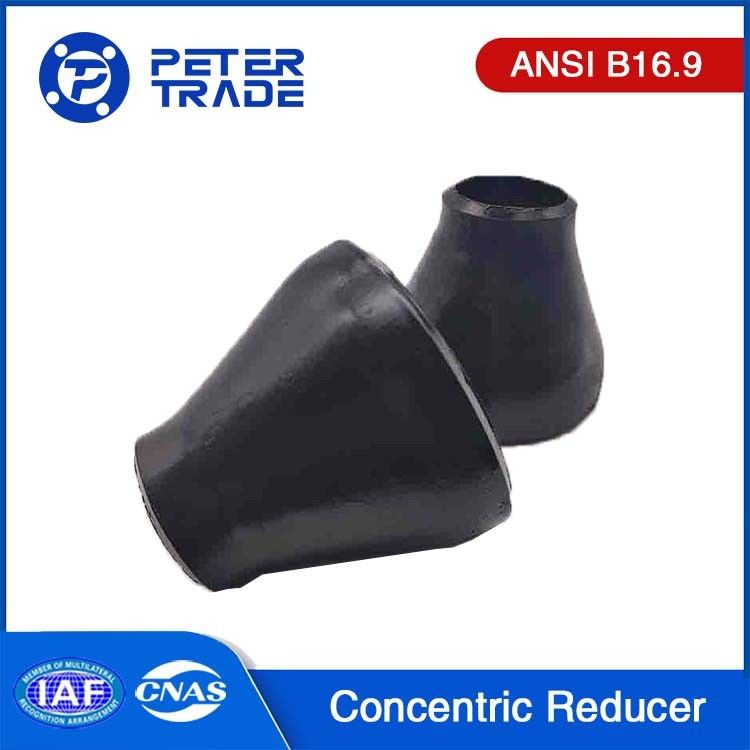

ASME B16.9 Kimyasal ve Petrokimya Endüstrisi için ASTM A420 WPL6 WPL9 Dikişsiz Karbon Çelik Konsantrik Redüktörler

Name: ASME B16.9 Kimyasal ve Petrokimya Endüstrisi için ASTM A420 WPL6 WPL9 Dikişsiz Karbon Çelik Konsantrik Redüktörler
Brand: Shaanxi Peter International Trade Co., Ltd.
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Xi'an, Shaanxi Eyaleti, Çin

Marka adı: PeterTrade(PT)

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1-10 parça

Fiyat: negotiable

Ambalaj bilgileri: Ahşap kasa, kontrplak kasa, palet vb.

Teslim süresi: buna göre yaklaşık 15-45 gün

Ödeme koşulları: D/A, T/T, L/C,D/P

Yetenek temini: Aylık 100-200 Ton/Ton

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                ASME B16.9 Dikişsiz Konsantrik Redüktörler, ASTM A420 Dikişsiz Konsantrik Redüktörler, karbon çelik konsantrik redüktör ASTM WPL6


Ürün Standardı:	ANSI B16.9 Standardı	Ürün Adı:	Alın Kaynaklı/Dikişsiz Konsantrik Redüktörler
Malzemeler:	ASTM A420 WPL6 WPL9 WPL8 WPL3	Bağlantı:	Kaynak
Şekli:	Eşit	Özellikleri:	Yüksek Mukavemet, Korozyona Direnç, Kolay Kurulum
Teknikler:	Dövme	Uygulama:	Petrol, Kimya, Enerji, Gaz, Metalürji, Gemi İnşa, İnşaat, Vb.

Ürün Standardı:	ANSI B16.9 Standardı
Ürün Adı:	Alın Kaynaklı/Dikişsiz Konsantrik Redüktörler
Malzemeler:	ASTM A420 WPL6 WPL9 WPL8 WPL3
Bağlantı:	Kaynak
Şekli:	Eşit
Özellikleri:	Yüksek Mukavemet, Korozyona Direnç, Kolay Kurulum
Teknikler:	Dövme
Uygulama:	Petrol, Kimya, Enerji, Gaz, Metalürji, Gemi İnşa, İnşaat, Vb.

ASME B16.9 Kimyasal ve Petrokimya Endüstrisi için ASTM A420 WPL6 WPL9 Dikişsiz Karbon Çelik Konsantrik Redüktörler

ASME B16.9 ASTM A420 Kimyasal ve Petrokimyasal Endüstriler için Karbon Çelik Butt Kaynak/Türsüz Konsantrik Redüktörler

Şirket Girişi:

Shaanxi Peter International Trade Co., Ltd.Piyasada iyi kurulmuş ve saygın bir tedarikçidir.Güvenilir ve güvenilir bir kaynak olarak güçlü bir üne sahip olduk.ASME B16.9 Karbon Çelik Butt kaynak konsantrik redüktörler.Temel odak noktamız yüksek kaliteli ASME B16.9 boru armatürleri çözümleri sunmak ve müşteri memnuniyetini sağlamak.

Yıllar boyunca, tanınmış üreticilerle sağlam ilişkiler geliştirdik ve bize kapsamlı bir yelpazeden erişim sağladılar.ASME B16.9 Butt kaynak armatürleriEnvanterimiz, olağanüstü dayanıklılığı, korozyon direnci ve uzun ömrü ile tanınan kaliteli paslanmaz çelikten yapılmış armatürlerden oluşur.Doğruluğun ve endüstri standartlarına uygunluğun önemini anlıyoruz.Bu nedenle, bu konuda belirtilen sıkı şartlara uyan ekipmanları titizlikle tedarik ediyoruz.ASME B16.9 standardı.

ASTM A420 WPL6'nın açıklaması:

ASTM A420 WPL6ASTM A420 standardında düşük sıcaklıkta çalıştırılmak üzere kullanılan, dövme karbon çelik ve alaşımlı çelikten yapılan boru armatürleri için belirtilen bir malzeme sınıfıdır.

Bileşik: ASTM A420 WPL6 ekipmanlarıKarbon çelik veya düşük alaşımlı çelikten yapılmış olup, karbon, manganez, fosfor, kükürt, silikon, nikel, krom, molibden gibi elementleri içeren belirli bir kimyasal bileşime sahiptirler.ve diğer alaşım elemanları.

Mekanik özellikleri:Mekanik özellikleriASTM A420 WPL6 ekipmanlarıDüşük sıcaklıklarda germe dayanıklılığı, verim dayanıklılığı, uzatma ve darbe sertliği için özel gereksinimleri karşılamak için tasarlanmıştır.Bu özellikler, armatürlerin düşük sıcaklıklı servis uygulamalarında karşılaşılan streslere ve koşullara dayanabilmesini sağlar.

Düşük sıcaklıklı servis: ASTM A420 WPL6 ekipmanlarıÖzellikle düşük sıcaklıkların dikkate alınması gereken ortamlarda kullanılmak üzere tasarlanmıştır.ve kriyojenik sistemler, boru sistemlerinin ortam seviyelerinin altındaki sıcaklıklarda çalışması durumunda.

Çarpışma testi: ASTM A420 WPL6 ekipmanlarıDüşük sıcaklık koşullarında gerekli sertliğe ve kırılganlığa dayanıklılığa sahip olduklarından emin olmak için belirtilen bir sıcaklıkta (genellikle -45 °C) darbe testine tabi tutulurlar.

Kaynatılabilirlik: ASTM A420 WPL6Bağlantılar, yaygın kaynak yöntemleri ve teknikleri kullanarak kaynaklanabilir, böylece etkili bir şekilde monte edilebilir ve boru sistemlerine entegre edilebilir.

ASME B16.9 Karbon Çelik Konsantrik Redüktörler Tanım:

ASME B16.9, Amerikan Makine Mühendisleri Derneği (ASME) tarafından yayınlanan ve fabrika üretimi dövme çelik buttwelding armatürleri için özellikler sağlayan bir standarttır.ASME B16.9 Konsantrik RedüktörBu standartta belirtilen bir ekipman türüdür.

ASME B16.9 Karbon Çelik Konsantrik Redüktörlerfarklı çaplı boruları düz bir çizgide bağlamak için kullanılan boru armatürleridir. Büyük ve küçük boruların merkez çizgilerinin kesiştiği koni şeklinde bir tasarıma sahiptirler.Bu azaltıcılar boru hattı sisteminde türbülans veya basınç düşüşüne neden olmadan akışın pürüzsüz bir geçişini kolaylaştırırGenellikle karbon çelikten yapılırlar ve boyutlar, toleranslar ve malzeme özellikleri için ASME B16.9 standardına uyurlar.Bu armatürlerin kurulması, çeşitli endüstriyel uygulamalarda verimli ve güvenilir borulama sistemleri sağlar.

BuKarbon çelik konsantrik redüktörBu, redüktörün yan taraftan bakıldığında düz bir çizgi oluşturduğunu ve çapında kademeli ve tekdüze bir azalma sağladığını gösterir.Konsantrik redüktörün uçları, ilgili borulara kasma için tasarlanmıştır. Kaynak işlemini kolaylaştırmak ve güçlü ve sızıntı geçirmez bir bağlantı sağlamak için bir kenarı vardır.

ASME B16.9 Konsantrik RedüktörlerStandart tarafından belirtilen çeşitli boyutlarda ve boyutlarda mevcuttur. Boyutlar daha büyük ve daha küçük boru çaplarını, redüktörün toplam uzunluğunu içerir.ve özel duvar kalınlığıStandart, basınç ve sıcaklık değerleri için kılavuzlar sağlar.ASME B16.9 Konsantrik RedüktörlerKullanılan malzemelere ve armatürlerin boyutlarına göre. Bu değerlendirmeler, redüktörlerin boru sistemindeki beklenen çalışma koşullarını güvenli bir şekilde taşıyabilmelerini sağlar.

ASME B16.9 Konsantrik Redüktör Boyutları:

ASME B16.9 Kimyasal ve Petrokimya Endüstrisi için ASTM A420 WPL6 WPL9 Dikişsiz Karbon Çelik Konsantrik Redüktörler 0

ASME B16.9 Konsantrik Redüksiyon Boyutları
NPS	D ((Bevel'de dış boyut, Büyük uç)	D1 ((Bevel'de dış boyut, küçük uç)	H ((Merkezden Sonuna)
3/4 x 1/2	26.7	21.3	38
3/4 x 3/8	26.7	17.3	38
1 x 3/4	33.4	26.7	51
1 x 1/2	33.4	21.3	51
1-1/4 x 1	42.2	33.4	51
1-1/4 x 3/4	42.2	26.7	51
1-1/4 x 1/2	42.2	21.3	51
1-1/2 x 1-1/4	48.3	42.2	64
1-1/2 x 1	48.3	33.4	64
1-1/2 x 3/4	48.3	26.7	64
1-1/2 x 1/2	48.3	21.3	64
2 x 1-1/2	60.3	48.3	76
2 x 1-1/4	60.3	42.2	76
2 x 1	60.3	33.4	76
2 x 3/4	60.3	26.7	76
2-1/2 x 2	73.0	60.3	89
2-1/2 x 1-1/2	73.0	48.3	89
2-1/2 x 1-1/4	73.0	42.2	89
2-1/2 x 1	73.0	33.4	89
3 x 2-1/2	88.9	73.0	89
3 x 2	88.9	60.3	89
3 x 1-1/2	88.9	48.3	89
3 x 1-1/4	88.9	42.2	89
3-1/2 x 3	101.6	88.9	102
3-1/2 x 2-1/2	101.6	73.0	102
3-1/2 x 2	101.6	60.3	102
3-1/2 x 1-1/2	101.6	48.3	102
3-1/2 x 1-1/4	101.6	42.2	102
4 x 3-1/2	114.3	101.6	102
4 x 3	114.3	88.9	102
4 x 2-1/2	114.3	73.0	102
4 x 2	114.3	60.3	102
4 x 1-1/2	114.3	48.3	102
5 x 4	141.3	114.3	127
5 x 3-1/2	141.3	101.6	127
5 x 3	141.3	88.9	127
5 x 2-1/2	141.3	73.0	127
5 x 2	141.3	60.3	127
6 x 5	168.3	141.3	140
6 x 4	168.3	114.3	140
6 x 3-1/2	168.3	101.6	140
6 x 3	168.3	88.9	140
6 x 2-1/2	168.3	73.0	140
8 x 6	219.1	168.3	152
8 x 5	219.1	141.3	152
8 x 4	219.1	114.3	152
8 x 3-1/2	219.1	101.6	152
10 x 8	273.0	219.1	178
10 x 6	273.0	168.3	178
10 x 5	273.0	141.3	178
10 x 4	273.0	114.3	178
12 x 10	323.8	273.0	203
12 x 8	323.8	219.1	203
12 x 6	323.8	168.3	203
12 x 5	323.8	141.3	203
14 x 12	355.6	323.8	330
14 x 10	355.6	273.0	330
14 x 8	355.6	219.1	330
14 x 6	355.6	168.3	330
16 x 14	406.4	355.6	356
16 x 12	406.4	323.8	356
16 x 10	406.4	273.0	356
16 x 8	406.4	219.1	356
18 x 16	457	406.4	381
18 x 14	457	355.6	381
18 x 12	457	323.8	381
18 x 10	457	273.0	381
20 x 18	508	457	508
20 x 16	508	406.4	508
20 x 14	508	355.6	508
20 x 12	508	323.8	508
22 x 20	559	508	508
22 x 18	559	457	508
22 x 16	559	406.4	508
22 x 14	559	355.6	508
24 x 22	610	559	508
24 x 20	610	508	508
24 x 18	610	457	508
24 x 16	610	406.4	508
26 x 24	660	610	610
16 x 12	406.4	323.8	356
16 x 10	406.4	273.0	356
16 x 8	406.4	219.1	356
18 x 16	457	406.4	381
18 x 14	457	355.6	381
18 x 12	457	323.8	381
18 x 10	457	273.0	381
20 x 18	508	457	508
20 x 16	508	406.4	508
20 x 14	508	355.6	508
20 x 12	508	323.8	508
22 x 20	559	508	508
22 x 18	559	457	508
22 x 16	559	406.4	508
22 x 14	559	355.6	508
24 x 22	610	559	508
24 x 20	610	508	508
24 x 18	610	457	508
24 x 16	610	406.4	508
26 x 24	660	610	610
26 x 22	660	559	610
26 x 20	660	508	610
26 x 18	660	457	610
28 x 26	711	660	610
28 x 24	711	610	610
28 x 20	711	508	610
28 x 18	711	457	610
30 x 28	762	711	610
30 x 26	762	660	610
30 x 24	762	610	610
30 x 20	762	508	610
32 x 30	813	762	610
32 x 28	813	711	610
32 x 26	813	660	610
32 x 24	813	610	610
34 x 32	864	813	610
34 x 30	864	762	610
34 x 26	864	660	610
34 x 24	864	610	610
36 x 34	914	864	610
36 x 32	914	813	610
36 x 30	914	762	610
36 x 26	914	660	610
36 x 24	914	610	610
38 x 36	965	914	610
38 x 34	965	864	610
38 x 32	965	813	610
38 x 30	965	762	610
38 x 28	965	711	610
38 x 26	965	660	610
40 x 38	1016	965	610
40 x 36	1016	914	610
40 x 34	1016	864	610
40 x 32	1016	813	610
40 x 30	1016	762	610
42 x 40	1067	1016	610
42 x 38	1067	965	610
42 x 36	1067	914	610
42 x 34	1067	864	610
42 x 32	1067	813	610
36 x 32	914	813	610
36 x 30	914	762	610
36 x 26	914	660	610
36 x 24	914	610	610
38 x 36	965	914	610
38 x 34	965	864	610
38 x 32	965	813	610
38 x 30	965	762	610
38 x 28	965	711	610
38 x 26	965	660	610
40 x 38	1016	965	610
40 x 36	1016	914	610
40 x 34	1016	864	610
40 x 32	1016	813	610
40 x 30	1016	762	610
42 x 40	1067	1016	610
42 x 38	1067	965	610
42 x 36	1067	914	610
42 x 34	1067	864	610
42 x 32	1067	813	610
42 x 30	1067	711	610
44 x 42	1118	1067	610
44 x 40	1118	1016	610
44 x 38	1118	965	610
44 x 36	1118	914	610
46 x 44	1168	1118	711
46 x 42	1168	1067	711
46 x 40	1168	1016	711
46 x 38	1168	965	711
48 x 46	1219	1168	711
48 x 44	1219	1118	711
48 x 42	1219	1067	711
48 x 40	1219	1016	711
42 x 30	1067	711	610
44 x 42	1118	1067	610
44 x 40	1118	1016	610
44 x 38	1118	965	610
44 x 36	1118	914	610
46 x 44	1168	1118	711
46 x 42	1168	1067	711
46 x 40	1168	1016	711
46 x 38	1168	965	711
48 x 46	1219	1168	711
48 x 44	1219	1118	711
48 x 42	1219	1067	711
48 x 40	1219	1016	711

ASTM A420 Butt Weld/Seamless Concentric Reducers sınıfları:

ASTM A420düşük sıcaklık hizmetleri için tasarlanmış karbon çelik ve alaşımlı çelikten yapılan boru armatürleri için standart özelliktir.ASTM A420, WPL6Standart, WPL6 sınıfına ek olarak WPL9, WPL3 ve WPL8 gibi diğer sınıfları da içerir.Her biri, düşük sıcaklıklı özel servis gereksinimlerine karşılık gelen farklı darbe test sıcaklıklarına sahiptir.:

WPL6 sınıfı: Çarpışma testi sıcaklığı -45°C
WPL9 sınıfı: -75°C'de darbe testi sıcaklığı
WPL3 sınıfı: Çarpışma testi sıcaklığı -100°C
WPL8 sınıfı: -195°C'de darbe testi sıcaklığı

These different grades with varying impact test temperatures allow for the selection of the most suitable material based on the specific low-temperature conditions in which the pipe fittings will be operatingBağlamaların gerekli servis koşullarına dayanabilmesini ve düşük sıcaklıklarda bütünlüklerini ve performanslarını korumalarını sağlamak için uygun sınıfı seçmek şarttır.

UygulaASME B16.9 Karbon Çelik Konsantrik Redüktörler:

ASME B16.9 Karbon Çelik Konsantrik RedüktörlerGenellikle ortak bir merkez çizgisini korurken farklı çaplı borular arasında geçiş yapılması gereken çeşitli endüstriyel uygulamalarda kullanılırlar.

Sıvı akış kontrolü: ASME B16.9 Karbon Çelik Konsantrik Redüktörlerboru sistemleri içindeki sıvı akışını kontrol etmek ve düzenlemek için kullanılırlar. boru çapının kademeli olarak azaltılmasına izin verirler, türbülans ve basınç kaybını en aza indirirler.Bu, belirli bir akış hızı veya basıncının korunmasının kritik olduğu uygulamalarda önemlidir, örneğin su dağıtım sistemlerinde, süreç endüstrilerinde ve HVAC sistemlerinde.

Pompa ve kompresör bağlantıları:Pompa veya kompresör içeren boru sistemlerinde,ASME B16.9 Karbon Çelik Konsantrik Redüktörlerdaha büyük çaplı borudan daha küçük çaplı bir boruya geçmek için kullanılır. Bu pompanın veya kompresörün çıkış boyutuna uymaya yardımcı olur,Aşırı basınç düşüşü yaratmadan verimli akış sağlamakKonsantrik redüktörler yaygın olarak petrol ve gaz boru hatlarında, su arıtma tesislerinde ve endüstriyel süreç sistemlerinde kullanılır.

Boyut Değişimi: ASME B16.9 Karbon Çelik Konsantrik Redüktörlerfarklı boyutlarda boruların bağlanması gerektiğinde, özellikle daha büyük borulardan daha küçük borulara geçiş yaparken kullanılırlar.Orta çizgisini korurken çapında pürüzsüz ve tek tek azaltma sağlarlarBu, petrol ve gaz boru hatları, kimyasal işleme tesisleri ve su arıtma tesisleri gibi uygulamalarda yararlıdır.

Hijyenik uygulamalar: ASME B16.9 Karbon Çelik Konsantrik Redüktörlergenellikle hijyenik uygulamalarda, özellikle ilaç, gıda ve içecek ve süt işleme gibi endüstrilerde kullanılır.Bu azaltıcılar, iç yüzeyin pürüzsüz ve temiz kalırken farklı boyutlarda borular arasında geçişi kolaylaştırır, ürün kontaminasyon riskini en aza indirir.

Yüksek sıcaklık uygulamaları: ASME B16.9 Karbon Çelik Konsantrik RedüktörlerYüksek sıcaklıklara dayanabilirler ve sıcak sıvılar veya gazlar içeren uygulamalarda kullanılırlar. Genellikle elektrik santralleri, rafineriler ve petrokimyasal endüstrilerde kullanılırlar.
